小型氯化鋰91看片在线下载機結構設計

小型氯化鋰91看片在线下载機結構設計

　　製冷91看片在线下载，在環境相當潮濕的情況下，能除去空氣中的大量水份，但是，其效果至多達到相對濕度40％～50％；而氯化鋰91看片在线下载效果顯著，相對濕度可達15％左右。開發小型氯化鋰91看片在线下载機，不僅可以廣泛應用於工業庫房進行物品幹燥。而且，隨著人們生活水平的提高將會進人普通百姓家中。

　　大型氯化鋰轉輪91看片在线下载機，在幹球36℃，相對濕度80％的設計參數下經冷凍、二級氯化鋰91看片在线下载後，可達到空氣露點溫度-15℃～-20℃。該機型專用於合成纖維廠滌綸切片幹燥設備幹燥物料。針對小型氯化鋰91看片在线下载機而言，可以應用於藥材、煙草、織物、陶瓷、食品等庫房的幹燥．在生產線中，也可以穿插到其中進行幹燥。小型轉輪氯化鋰91看片在线下载機，通過試驗(三天)得到這樣的結果：91看片在线下载幹燥效果可達到露點溫度一29℃(前二天環境相對濕度38℃左右，相當於露點溫度一4℃（用露點儀測得)，但受環境條件影響而變化較大(當時第三天下雨，用露點使測得天氣+10℃)。這表明氯化鋰91看片在线下载效果顯著，特別是在環境相當幹燥的情況下也能起作用；不足之處是，幹燥風受環境溫度和濕度的影響較大針對這一問題，大型91看片在线下载機在前級增加一級製冷係統，能起降溫及預91看片在线下载的作用。由於用途不同．對小型氯化鋰91看片在线下载機的露點要求較低(不加一級製冷)，而且在庫房循環地91看片在线下载，均會使庫房達到相當幹燥的效果；對於生產線的烘幹，也能起快速幹燥的作用。

　　小型氯化鋰轉輪91看片在线下载機

　　基本原理

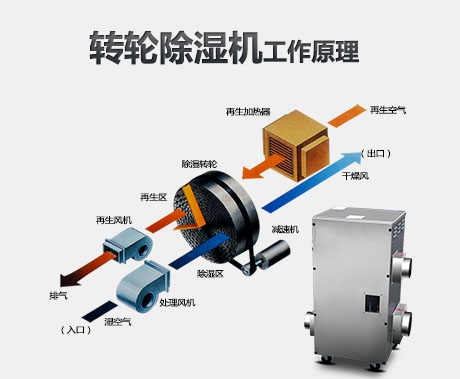

　　利用氯化鋰的吸濕作用而做成的轉輪，通過減速器使其慢速轉動；由風機使濕空氣經過轉輪而被吸濕成為幹空氣；吸濕後的氯化鋰由於飽和，經再生風機使經加熱器加熱的高溫空氣通過轉輪，水份被空氣帶走，叉具有一定的吸濕能力；吸濕和再生同時進行，形成吸濕一再生一吸濕的循環。

　　結構設計

　　針對小型轉輪91看片在线下载機的用途，其外觀應是一個整體美觀的“家電式”機器。因此，內部布置應緊湊但也應使安裝調整方便，91看片在线下载機的一種結構，內部有轉輪，減速器，送風機，再生風機，電加熱器，電氣控製板和控鈕板等；機器上部有頂蓋，以便安裝調試，另外還有加熱器，再生風機室，整體框架；轉輪與加熱器室、再生風機室之間有矽橡膠密封。

　　圖中是一種改進型的轉輪91看片在线下载機，把送風機布置在下部，減速器放在上部；風機除向轉輪的1／2送進處理空氣外，還提供1／4的風量作為1／4再生風，這i／4再生風也可起冷卻作用。如下圖，圖中1是1／2轉輪，用來處理空氣的吸濕；2是1／4轉輪，用來再生氯化鋰；3是1／8轉輪，經過此處的待處理空氣可以對其進行冷卻；4也是1／8轉輪，經過此處以後幹燥風可用來冷卻加熱管的頭部；經過3、4後的空氣均作為1／4再生風，經加熱後對1／4轉輪進行再生。

　　之所以考慮對3外的1／8轉輪進行冷卻，是因為剛轉過1／4轉輪再生的溫度還較高，氯化鋰高溫是不吸濕的，先冷卻後再吸濕有利於提高91看片在线下载能力，降低幹燥風溫度。

　　固定式小型氯化鋰91看片在线下载機的結構設計

　　結構原理

　　氯化鋰91看片在线下载塊分層固定於中部，層間插入加熱管，而左右分成A、B二組；風機向91看片在线下载塊均勻送風，當A組的加熱管通電時為1／2再生(轉輪式是1／4再生)，B組就1／2吸濕了；再生後的高溫濕空氣由控製門5流向再生風口，幹燥風則流向幹燥風口。

　　控製門是通過電磁鐵來控製的，以便使再生風始終流向再生風口而幹燥風流向幹燥風口(出風口)。當A組加熱管通電時，電磁鐵也通電吸合，通過杠杆、扇形齒輪副使控製門轉動讓相應的風口打開；與此同時，B級加熱管不通電、電磁鐵不吸合，相應的風口被控製門關閉；控製門是互成60。的葉片，轉角度60。

　　在一組的91看片在线下载塊已經飽和不能吸濕時，這時另一組輪換為吸濕．由電氣控製來控製時問的長短，而且可以通過傳感器來自行調節控製，以適應環境的變化；電氣控製板，按鈕板均裝於機內使整機比較美觀。

　　結構特點

　　轉輪91看片在线下载機有其自身的優點．但如果采用固定式，則有下列優點：1.節省了減速器和再生風機；2.不用考慮矽橡膠密封問題；3.把電加熱管埋進91看片在线下载塊之間有一定的好處，相當於直接對氯化鋰進行加熱提高其表麵蒸汽分壓力，當冷空氣進來後，因冷空氣的表麵分壓力低，這樣分壓差更大了，水分更容易被空氣帶走，再生效果更好；4.再生時間單獨控製，視環境而定，也按要求來決定。可在電氣控製方麵考慮自動調節控製。轉輪式91看片在线下载機由於轉速一定(難以實現自動控製)，因而再生時間不變，效果受環境溫度影響較大。

　　改進措施

　　(1)為了提高小型91看片在线下载機的性能和效果，使其能應用於工業上比較特殊的地方(要求露點很低)，應增加冷凍係統作為前級，因為溫度越低，其水蒸汽壓力越小，吸濕能力就越強。

　　(2)結構上的改進，如圖3，能使轉輪91看片在线下载原理更加合理，提高91看片在线下载效果和降低出口幹燥風的溫度。這是由實驗得出的結論。

　　(3)結構原理的改變，也是一種可行的措施。這種固定式結構與轉輪式結構相比較，有著前述的優點。轉輪式是利用1／4再生原理，也就是說，再生時間是轉輪一個循環的114，轉輪轉速一定，那麽再生時間就一定了．在這麽短的時間(約2rain)內，要恢複氯化鋰的吸能力(即再生)，必然要提高再生溫度，從而將增加電功率。采用固定式，再生時間可變，通過適當增加再生時間，那麽就可以降低溫度，從而降低電功率。

　　(4)實驗證明，91看片在线下载效果與氯化鋰的濃度、轉輪轉速(針對轉輪式)、再生時問(針對固定式)、再生溫度及機器結構的密封、隔熱、91看片在线下载劑載體等均有關。石棉紙載體重量輕、吸熱少、散熱快，但不耐高溫，陶瓷載體則相反。選擇合適的參數，設計合理結構，降低電功率，減少再生浪費將是小型氯化鋰91看片在线下载機在普及道路上不可回避的一個問題。
